攝像儀為礦用本質安全型設備，為高幀速攝像儀，具有前段圖像處理功能，能夠就地輸出圖像處理結果，也可依據圖像處理模塊應用于不同場景實現圖像處理與識別的功能。

防爆型式及防爆標志

防爆型式：礦用本質安全型； 防爆標志：“Ex ibⅠMb”

主要電氣性能：

1.供電電源

a)額定工作電壓：DC12V；

b)最大工作電流：≤1.6A。

2.圖像質量

a) 水平清晰度：400TVL；

b) 灰度鑒別等級：7級。

3.以太網電口

a) 接口數量：2路；

b) 傳輸方式：TCP/IP全雙工；

c) 傳輸速率：100Mbps；

d) 信號工作電壓峰峰值：≤5V；

4.以太網光口

a) 接口數量：2路；

b) 傳輸方式：TCP/IP全雙工(波長為1310nm單模光纖)；

c) 傳輸速率為：100Mbps；

d) 發射功率：（-15～0）dBm；

e) 接收靈敏度：≤-25dBm；

5.無線參數

a)通信類別及制式：5G NR

b)工作頻段(4T4R)：2515MHz～2615MHz或3400MHz～3500MHz或703MHz～748MHz（下行)、

758MHz～803MHz（上行）；

c)端口最大有效輸出功率（天線前）：（-40～28）dBm/(10mW～0.63W)；

d)接收靈敏度：-80dBm；

6.天線參數

a)天線數量：4個

b)天線型號名稱：SCAF-6060-1/3Q65VJB，膠棒天線，

c)頻率范圍：(600-6000)MHz；

d)增益：3.5dBi。

7.輸入輸出信號

a) 4路接點型開關量信號輸入：接入電阻≤300Ω時可靠導通；接入電阻≥90kΩ時可靠斷開；

b) 4路無源繼電器輸出：接點容量為DC12V/1A（阻性負載），接觸電阻≤1Ω；

c) 1路脈沖信號輸出：脈沖頻率10Hz，脈沖幅度≥3.5V（拉出電流2mA），脈沖寬度0.5ms±0.1ms。

8.聲級強度：≥85dB（A）

主要功能

  攝像機具有前端圖像處理功能，能夠根據預設的一個場景進行圖像的處理，并能夠根據圖像處理的結果輸出語音報警或開關量信號,并將轉換為網絡光信號、網絡電信號和5G信號輸出的功能。

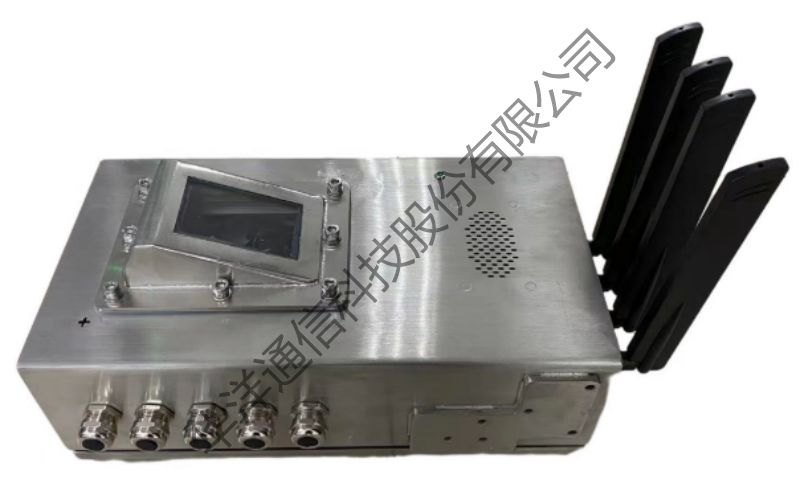

外觀結構

外殼材質：304不銹鋼

外殼防護等級：IP65

外形尺寸：219mm×220mm×351mm

重    量：約5kg
