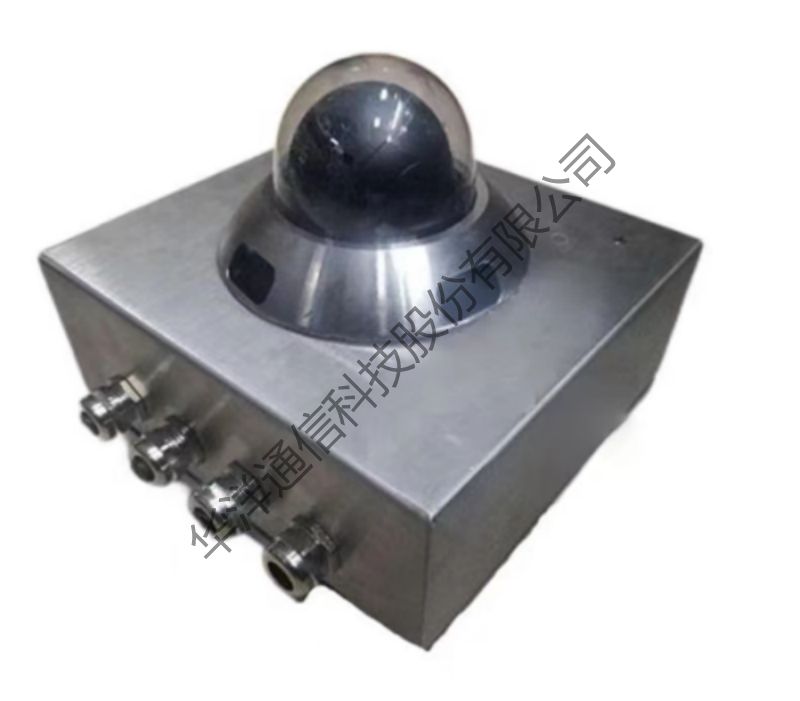

KBA12S(C)礦用本安型圖像處理球型攝像儀（以下簡稱攝像儀）具有體積小，重量輕，低照度，傳輸距離遠等有優點，可以在井下光線不好的地方使用，攝像機具有網絡電信號、網絡光信號兩種種網絡信號傳輸方式，具備擴音及拾音功能,具備前端圖像處理功能；適合做監測監控系統的智能化前端設備。

防爆型式及防爆標志

防爆型式：礦用本質安全型； 防爆標志：“Ex ibⅠMb”

主要電氣性能

1.供電電源

a)額定工作電壓：DC12V；

b)最大工作電流：≤1.6A。

2.圖像質量

在環境照度（5～300）Lux下：

a)水平清晰度：400TVL；

b)灰度鑒別等級：7級。

3.以太網電口

a)接口數量：2路；

b)傳輸方式：TCP/IP全雙工；

c)傳輸速率：100Mbps；

d)信號工作電壓峰峰值：≤5V；

4.以太網光口

a)接口數量：2路；

b)傳輸方式：TCP/IP全雙工（波長為1310nm）；

c)傳輸速率：100Mbps；

d)光發射功率：-15dBm～0dBm（0.03mW～1mW）；

e)光接收靈敏度：≤-25dBm；

5.攝像儀云臺旋轉角度參數

a)水平旋轉角度范圍：（0～350）°；

b)俯仰旋轉角度范圍：（0～90）°。

6.輸入輸出信號

a)4路接點型開關量信號輸入：電阻≤300Ω時可靠導通；電阻≥90KΩ時可靠斷開；

b)4路無源繼電器輸出：接點容量為DC12V/1A（阻性負載）,接觸電阻≤1Ω。

7.聲級強度：≥85dB（A）。

主要功能

  攝像機具有前端圖像處理功能，能夠根據預設的一個場景進行圖像的處理，并能夠根據圖像處理的結果輸出語音報警或開關量信號,并將轉換網絡光信號和網絡電信號輸出的功能；攝像儀可以通過以太網接收音頻，并通過揚聲器發聲。

攝像儀具有在最低照度0.05Lux下能看清實物，可見光照明時，輸出圖像為彩色；具有紅外輔助照明功能，低照度時紅外燈自行啟動，輸出圖像為黑白；具有控制云臺水平旋轉和俯仰旋轉調整功能。

外觀結構

外殼材質：304不銹鋼

外殼防護等級：IP65

外形尺寸：222mm×211mm×197mm

重    量：約4.0kg
